8DT10-12
產品介紹

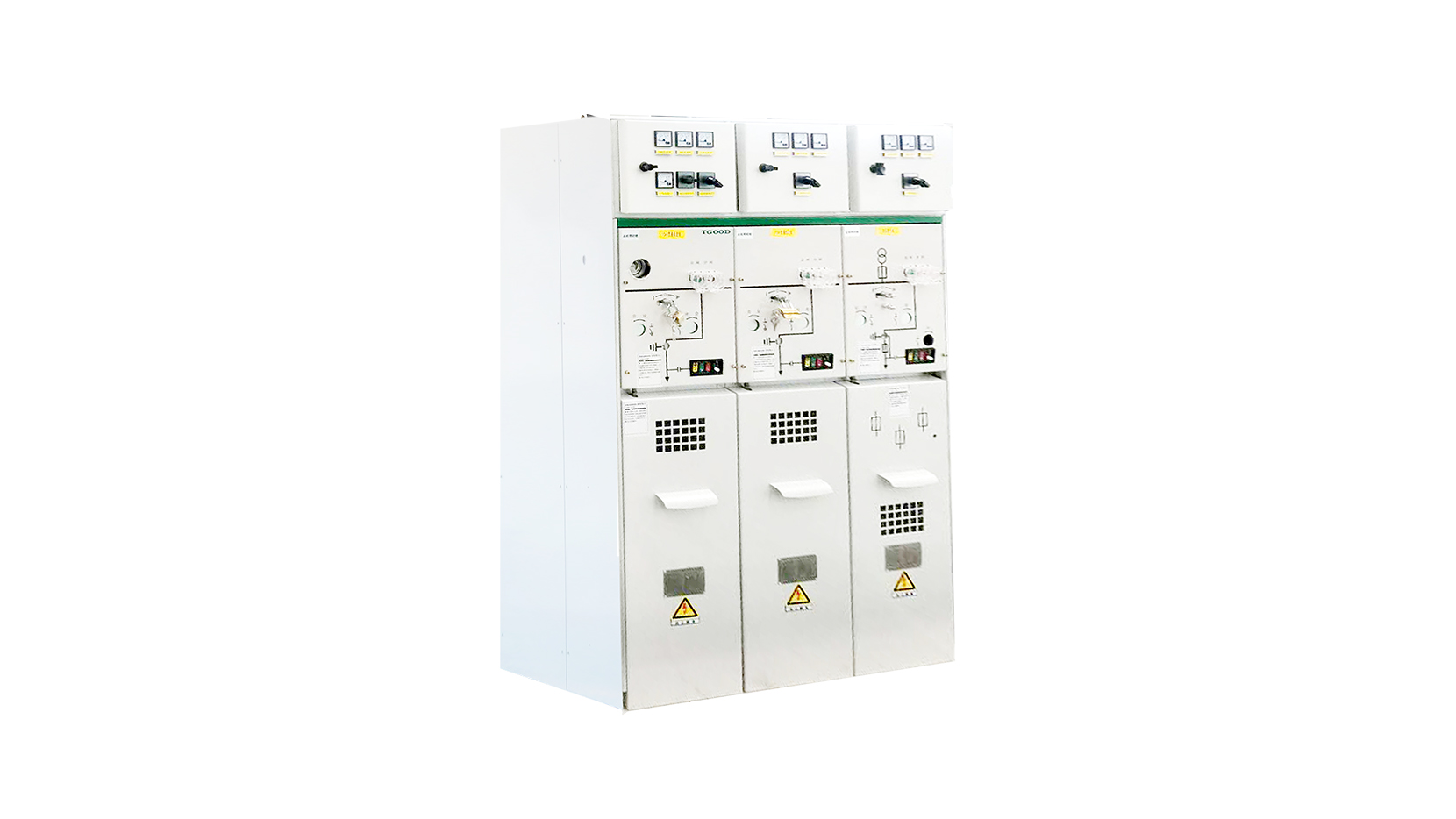

8DT10-12型環保氣體絕緣金屬封閉開關設備是特銳德集團為響應建設綠色電網，應對未來電網公司對環保型開關設備的大量需求，同時結合開關設備智能化升級對提高設備運行可靠性的積極意義而自主研發的一款小型化、智能型、性能優良、環境友好型環網配電產品。
采用環保氣體為絕緣、真空滅弧、全密封結構，具有自動氣壓平衡與干燥功能、以少量固體絕緣作支撐，正常運行時為零表壓或微正壓，具備零表壓條件下可靠開斷短路電流能力，運行連續性不低于LCS2A的氣體絕緣金屬開關設備。
產品特點
-
多項數字組件選配、感知運行
-
模塊化設計，采用母線連接器靈活擴展
-
泄壓釋放閥片保證燃弧情況下可靠泄壓
-
不受環境影響，所有高壓帶電部件全部密封在不銹鋼氣箱內
-
不銹鋼氣箱激光焊接，氣密性高泄漏率極低
執行標準
- GB/T 3906-2020《3.6 kV~40.5 kV交流金屬封閉開關設備和控制設備》
- GB/ 11022-2020《高壓交流開關設備和控制設備標準的共用技術要求》
相關參數
-
額定電壓12kV
-
額定頻率50Hz
-
額定短時工頻耐受電壓42kV
-
額定雷電沖擊耐受電壓75/95kV
-
額定電流負荷開關630A；組合電器額定電流取決于組合電器回路配套熔斷器額定電流、開斷和關合電流；斷路器630A
-
額定短時耐受電流4s負荷開關20/25kA、斷路器20/25kA
-
額定峰值耐受電流負荷開關50/63kA、斷路器50/63kA
-
額定短路開斷電流組合電器額定電流取決于組合電器回路配套熔斷器額定電流、開斷和關合電流；斷路器20/25kA
-
額定短路關合電流負荷開關50/63kA；組合電器額定電流取決于組合電器回路配套熔斷器額定電流、開斷和關合電流；斷路器50/63kA
