海上升壓站
產品介紹

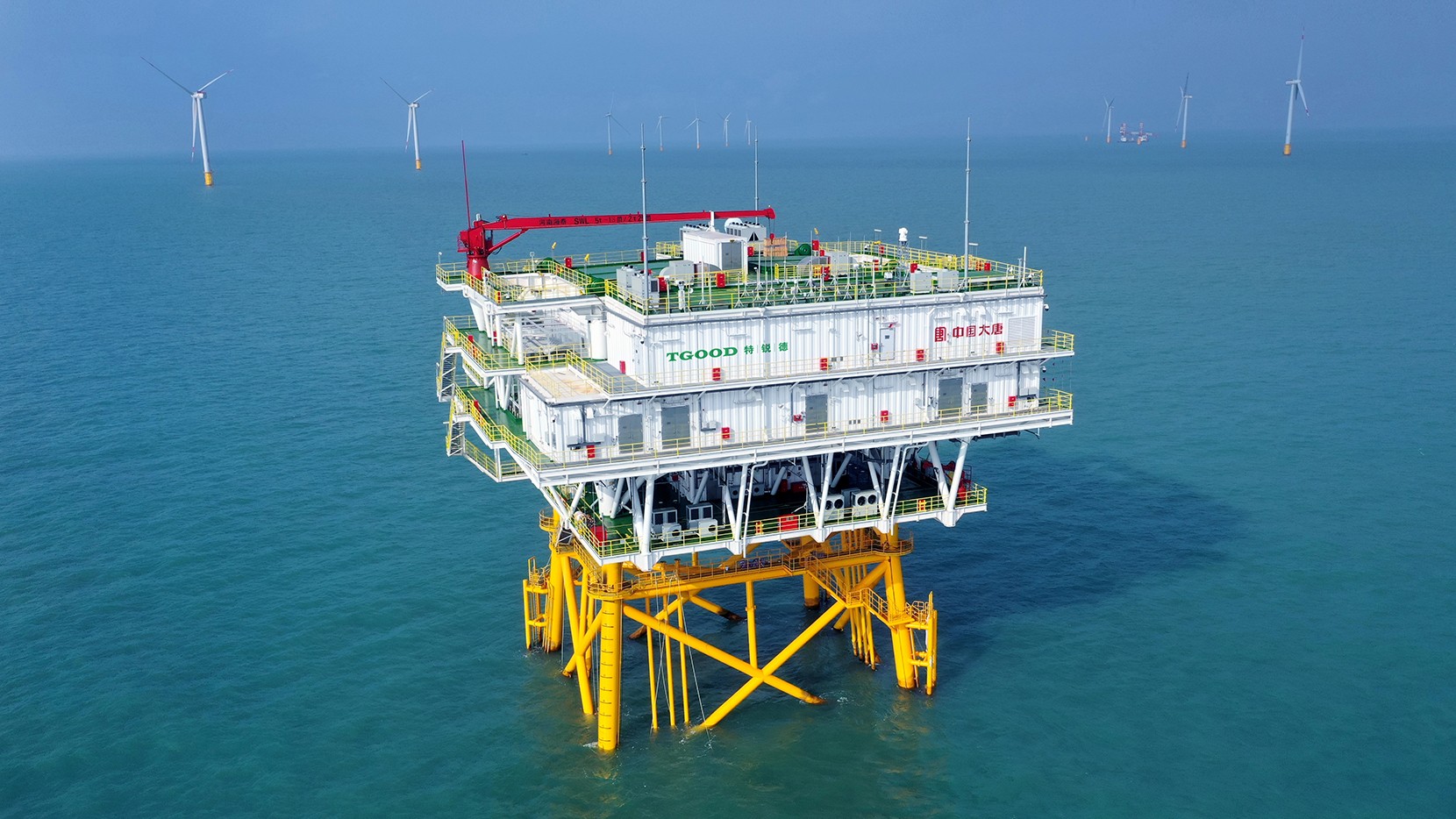

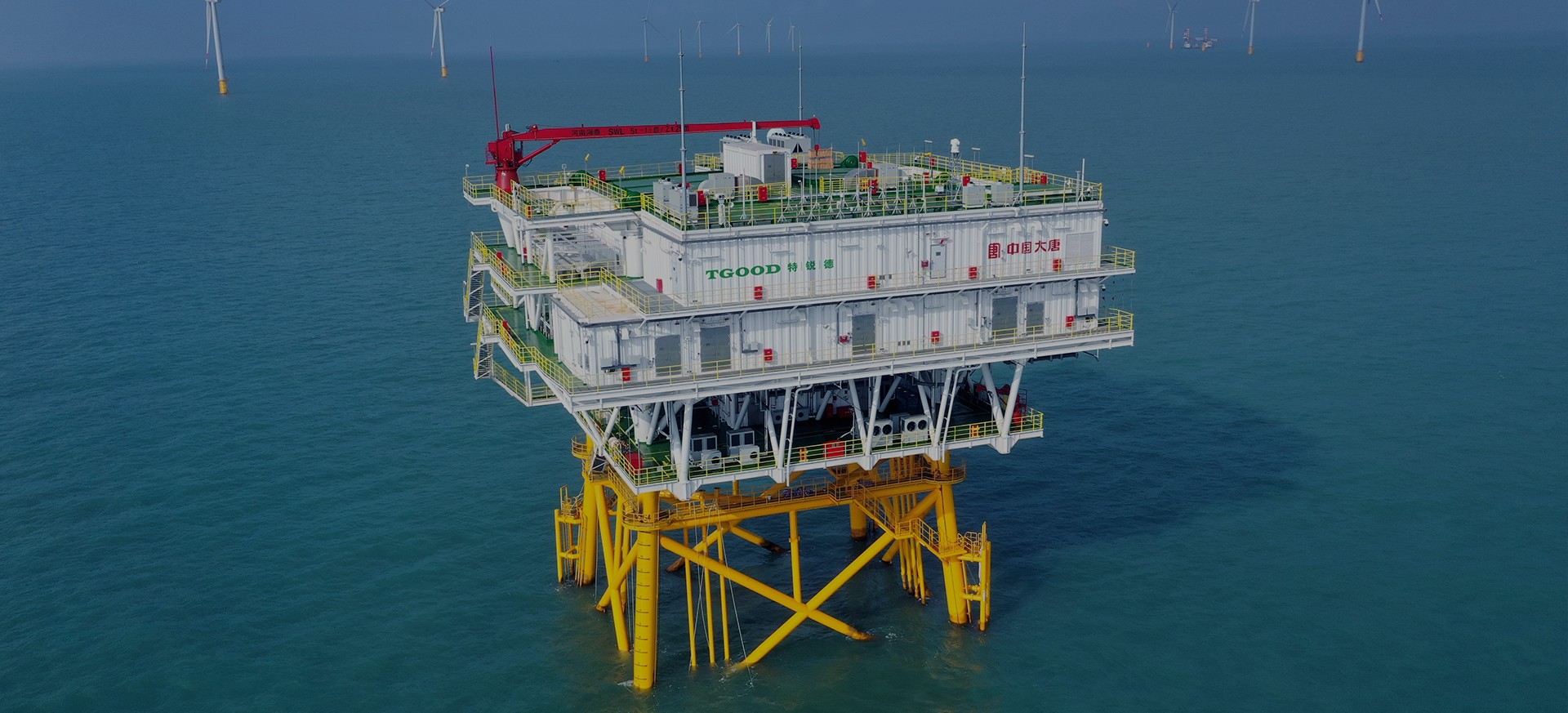

模塊化預制艙式海上升壓站，采用以瓦楞板為外壁板，型鋼焊接主架構的焊接一體式結構，內部配置保溫防火巖棉、舾裝板，艙壁、天花板及甲板滿足耐火、隔熱等船級社標準，電氣設備符合船級社認證需求，同時內部配置符合船級社要求的消防、通風空調系統、監控及通信系統等。模塊化式預制艙升壓站整體質量要求高，在質量管控、內外部防腐、設備整體調試、產品驗收流程等方面嚴格符合CCS標準和海風標準。
模塊化式預制艙與平臺做可靠性連接，保證連接的便利性和可靠性，模塊化預制艙滿足整體式結構要求，實現整體的吊裝就位。同時滿足海運（20°航偏角）、抗震、抗風、抗雪載等工況需求。
模塊化式預制艙升壓站整體質量要求高，在質量管控、內外部防腐、設備整體調試、產品驗收流程等方面嚴格符合CCS標準和海風標準。
產品特點
-
活：預制艙式海上升壓站模式覆蓋300-1000MW海上風電場
-
?。翰捎妙A(yù)制艙模式，實現上部組塊重量節約，同時，減少上部組塊集成制造時間
-
精：模塊化設計、工廠化集成
-
快：采用工廠化集成制造，減少上部組塊集成時間
執行標準
- GB/T 51308-2019 《海上風力發電場設計規范》
- NB/T 31055-2021 《海上變電站設計規范》
- NB 31089-2016 《 風電場設計防火規范》
相關參數
-
防護等級A60/A15
-
活荷載 房間無設備區域2kN/m2
-
活荷載 室外甲板區域4kN/m2
-
活荷載 通信蓄電池室8kN/m2
-
活荷載 吊裝區域10kN/m2
-
角焊縫焊縫等級 二級
-
對接焊縫采用全焊透坡口形式焊縫等級 一級
-
平均粗糙度50-80μm
-
除銹等級Sa2.5級
-
預制艙防腐設計年限27年
-
10年一遇10分鐘平均風速36.6m/s
-
100年一遇10分鐘平均風速52.3m/s
-
抗震設防烈度8°
-
上部組塊結構柱、梁、斜撐、吊耳等主要受力結構安全等級一級
-
結構設計使用年限50年
